ВсОШ 2024, Муницип, 8 класс, задача 5

Простая
Механика
Источник:
Всероссийская олимпиада школьников по физике, Муниципальный (7-11 классы), 2024, 8 класс

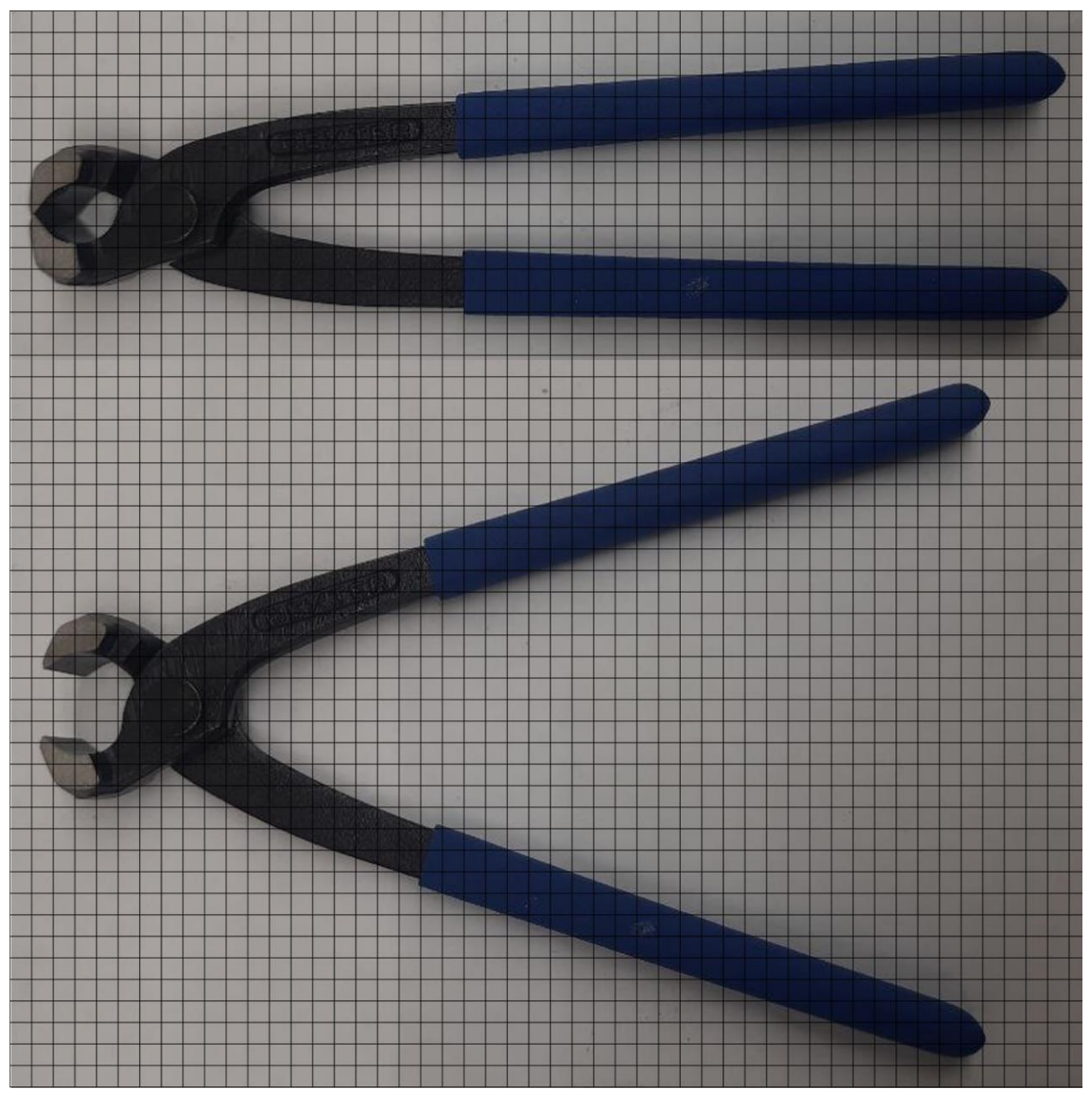

На рисунке приведена фотография торцевых клещей – инструмента, который может использоваться, например, для извлечения из дерева гвоздей или других крепёжных элементов. Оцените силу, действующую на гвоздь со стороны каждой режущей рабочей поверхности клещей, если к концам рукояток человек прикладывает силы, равные . На фотографию клещей наложена координатная сетка, сторона одной клетки которой соответствует .

Рисунок к задаче

Выберите один ответ

Войдите, чтобы проверять ответы
1

Получен верный ответ

2
2

Нет верного ответа

0
Максимум: 2
