Тестовый вопрос

Очень простая
Электричество и магнетизм
Электрический ток
Источник:
Всероссийская олимпиада школьников по физике, Муниципальный (7-11 классы), 2023, 9 класс

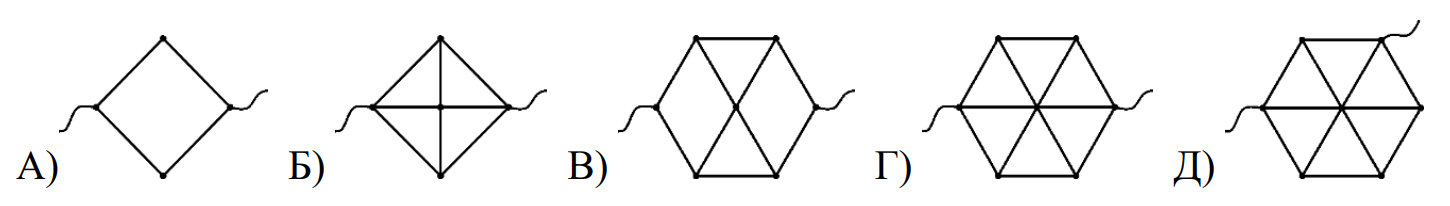

На рисунках представлены схемы электрических цепей, каждая из которых имеет два вывода для подключения омметра. Выберите электрическую цепь, сопротивление которой, измеряемое между выводами, максимально. Сопротивление звеньев (участков между двумя соседними точками) во всех цепях одинаково.

Варианты электрических цепей

Выберите один ответ

Войдите, чтобы проверять ответы
1

Получен верный ответ

3
2

Нет верного ответа

0
Максимум: 3
