Очередная цепь с приборами

Средняя

Источник:

Московская олимпиада школьников по физике, Отборочный этап, 2024, 10 класс

В цепи, изображенной на рисунке, все приборы идеальные, а резисторы одинаковые. Выводы цепи подключены к источнику постоянного напряжения, при этом через амперметр течет ток, равный , а вольтметр показывает напряжение .

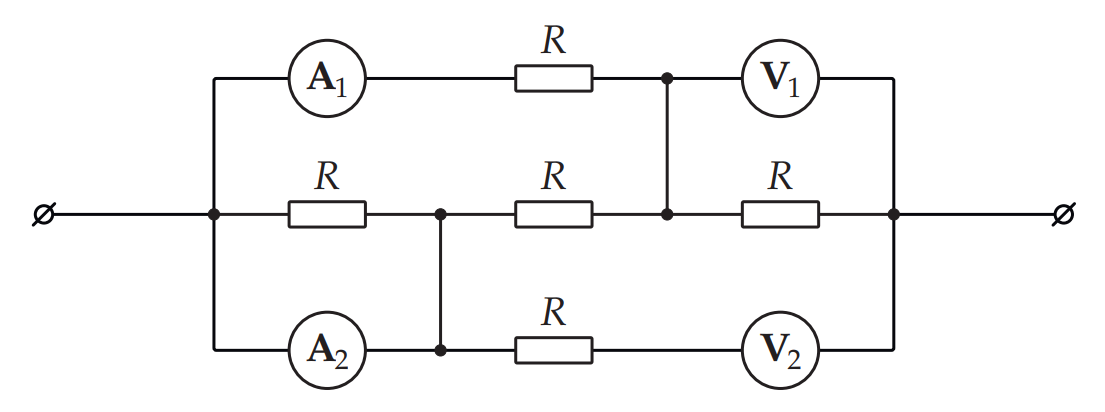

Цепь с амперметрами, вольтметрами и резисторами

a) Найдите показания вольтметра . Ответ дайте в вольтах, округлите до целого.

b) Чему равно сопротивление резистора? Ответ дайте в Ом, округлите до целого.

c) Амперметр заменили на резистор сопротивлением , вольтметр точно так же заменили на резистор . Определите показания амперметра после этого. Ответ дайте в , округлите до целого.

Ответ.

. a) ; b) ; c) .
