Семиугольник с приборами

Средняя

Источник:

Московская олимпиада школьников по физике, Отборочный этап, 2022, 10 класс, Второй тур

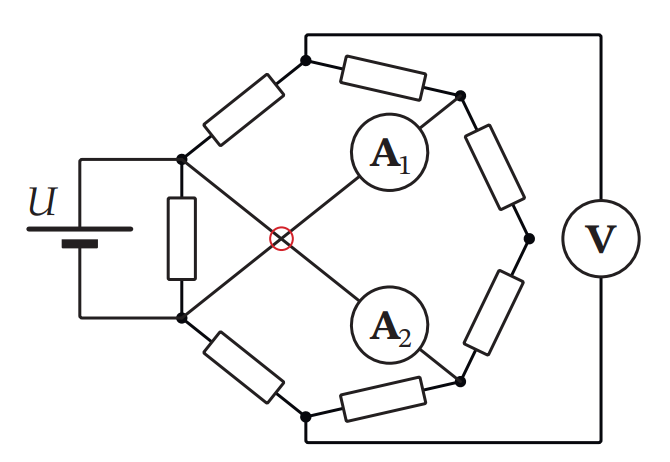

В цепи, схема которой изображена на рис. ниже, все элементы идеальные, а резисторы — одинаковые. Напряжение на выводах батарейки . Показания амперметров и равны . В точке пересечения проводов, помеченной окружностью красного цвета, электрического контакта нет!

Рисунок к задаче

а) Определите показания вольтметра. Ответ дайте в В (вольтах), округлите до целых.

б) Чему равно сопротивление резистора? Ответ выразите в Ом, округлите до целого.

Ответ.

а) ; б) .
