Резистор и приборы

Средняя

Источник:

Московская олимпиада школьников по физике, Отборочный этап, 2025, 10 класс

Четыре одинаковых амперметра и резистор соединены в цепь, представленную на рисунке. Выводы цепи подключены к источнику постоянного напряжения. Амперметр показывает ток . Сопротивление резистора в раза больше собственного сопротивления амперметра.

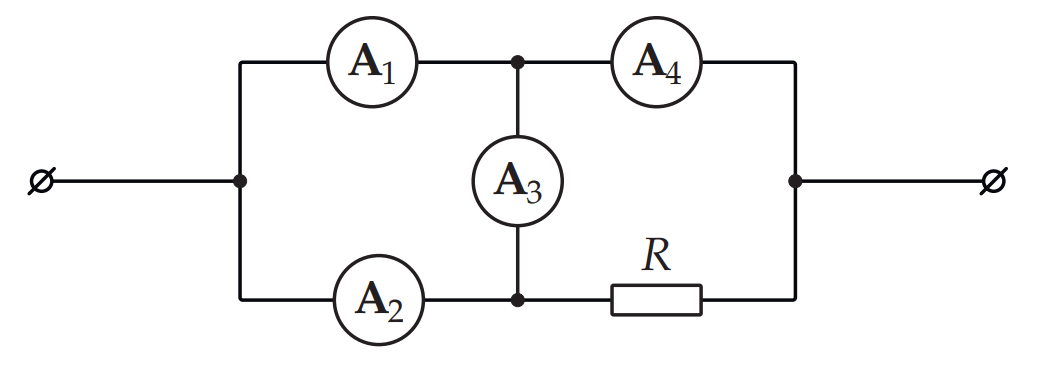

Схема с четырьмя амперметрами и резистором

а) Найдите показания амперметра . Ответ дайте в амперах, округлите до целого.

б) Что показывает амперметр ? Ответ дайте в амперах, округлите до целого.

Ответ.

а) .

б) .
