Показания омметра

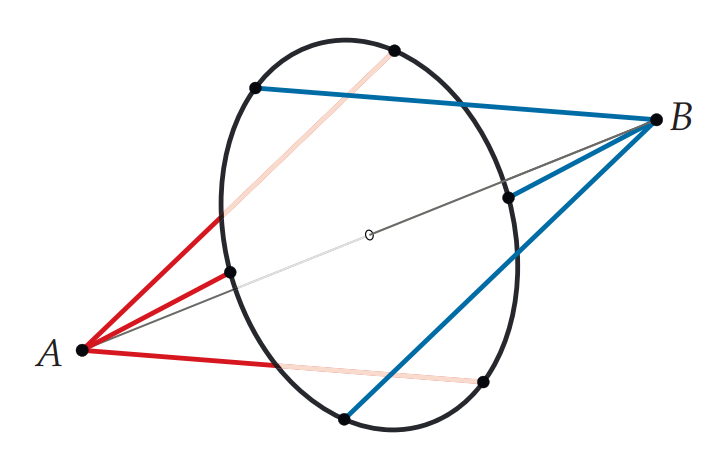

Проволочная конструкция, изображённая на рисунке ниже, сделана из проводников трёх типов. Сопротивление любой проволочки, показанной синим цветом, равно , сопротивление любой красной проволочки равно , а сопротивление проволоки, из которой изготовлено чёрное кольцо, равно . Точки, в которых проводники (синие и красные) присоединяются к кольцу, делят его на шесть равных частей. Линия — ось системы — не является обозначением проводника. Что покажет омметр, подключенный к узлам и ? Ответ дайте в Ом, округлите до целого.

Рисунок к задаче

Войдите, чтобы проверять ответы

Решение.

.
