Конденсатор и светодиоды

Сложная

Источник:

Московская олимпиада школьников по физике, Отборочный этап, 2025, 11 класс

В цепи, схема которой изображена на рисунке слева, конденсатор изначально не заряжен, обозначенные на схеме параметры считаются известными, переключатель П находится в среднем положении. Вольт-амперная характеристика светодиода изображена на рисунке справа, при этом , , .

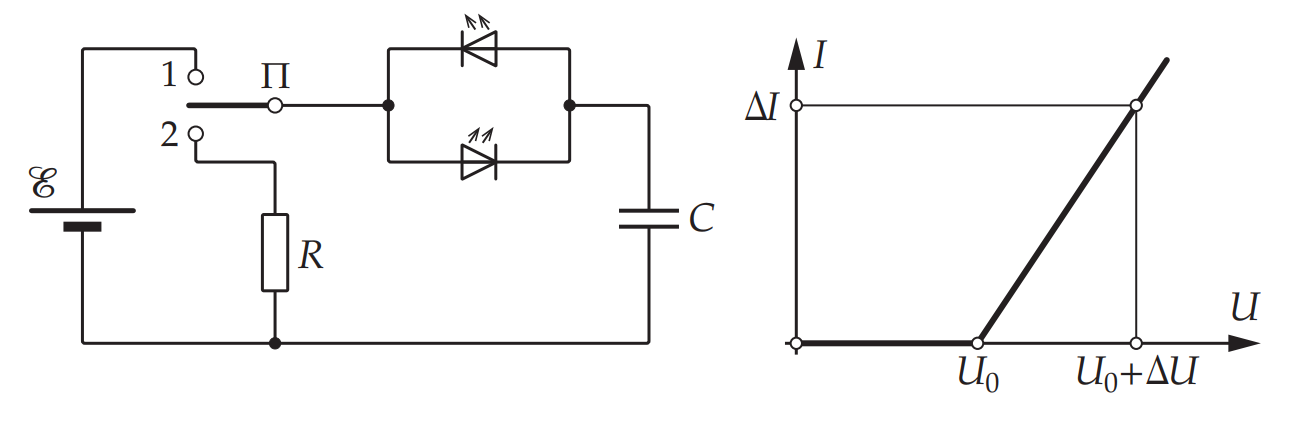

Схема с конденсатором и ВАХ светодиода

Переключатель перекидывают на короткое время () в положение , а затем мгновенно на такое же время в положение . Эти две операции повторяют без остановки снова и снова.

а) Определите среднее напряжение на конденсаторе спустя длительное время после начала процесса. Ответ дайте в вольтах, округлите до целого.

б) Чему равна средняя мощность, выделяющаяся на светодиодах через большое время после начала процесса? Ответ дайте в , округлите до десятых.

Решение.

а) В квазистационарном режиме (который установится спустя длительное время после начала процесса) напряжение на конденсаторе будет изменяться крайне незначительно. Поскольку переключатель одинаковое время находится в положениях и , токи зарядки и разрядки конденсатора должны быть равны. Этот факт отражает уравнение

решая которое находим искомое напряжение: .

б) Средняя мощность, выделяющаяся на светодиодах, равна
