Московская олимпиада школьников по физике, Заключительный этап, 2023, 11 класс, Второй тур

Как в трансформаторе

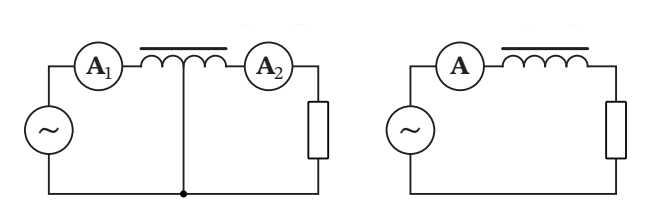

Катушка намотана проводом пренебрежимо малого сопротивления на тороидальный сердечник с большой магнитной проницаемостью, так что при протекании тока по виткам катушки рассеяния магнитного потока не происходит. К витку в середине катушки присоединён провод, и собрана цепь, показанная на рисунке слева. Напряжение на выводах идеального генератора меняется по гармоническому закону, амплитуда напряжения не зависит от подключаемой нагрузки. Идеальные амперметры переменного тока и показывают токи и .

Рисунок к задаче

Что показывает идеальный амперметр переменного тока в цепи на рисунке справа, если эта цепь составлена из тех же элементов, что и цепь на рисунке слева?

Фото или PDF, до 20 МБ на файл, до 10 файлов. Ответ проверят вручную.
Войдите, чтобы проверять ответы
Ответ

Ответ.

Рисунок к решению

1

Верный ответ оценивается полным баллом при любом способе решения.

9
2

Если полученный неверный ответ является следствием только вычислительных ошибок (при этом физически всё сделано верно), то выставляется 7 баллов за всю задачу.

7
3

Если считается, что амперметры показывают не действующее значение, а амплитудное, оценка не снижается.

0
4

Получено верное выражение для тока .

2
5

Указывается в той или иной форме, что магнитный поток через любую из частей катушки создаётся токами в обоих частях.

1
6

Записаны верные уравнения для определения токов, как в решении, или аналогичные.

2
7

Получено верное выражение для тока .

2
8

Если получено неверное выражение для тока только вследствие вычислительных ошибок, то 1 балл за этот пункт.

1
Максимум: 9
