Сложная
Электричество и магнетизм
Источник:
Инженерная олимпиада школьников, Отборочный этап, 2024, 11 класс

Инженерная олимпиада 2024, 11 класс, задача 4

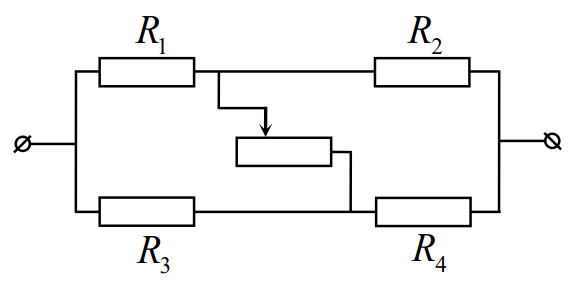

Электрическая цепь содержит три резистора с известными сопротивлениями Ом, Ом, Ом, неизвестного сопротивления и реостата, соединенных так, как это показано на схеме на рисунке. При измерении сопротивления цепи выяснилось, что оно не зависит от положения ползунка реостата. Найти сопротивление и сопротивление всей цепи.

Рисунок

Войдите, чтобы проверять ответы
Ответ

Решение.

Очевидно, сопротивление цепи не будет меняться при перемещении ползунка реостата только в том случае, когда через реостат не течет электрический ток. А это значит, что напряжение на реостате равно нулю. Или

где и - токи, текущие через верхнюю и нижнюю ветви цепи соответственно. Поскольку

получаем

Отсюда находим сопротивление и сопротивление всей цепи

1

Правильная идея решения - поскольку от положения ползунка сопротивление цепи не зависит, то ток по мостовой части цепи не течет

1
2

Правильная формула для сопротивлений проводов, прилегающих к сбалансированному мосту

1
3

Правильный ответ (формула и число) для сопротивления

1
4

Правильные формулы для нахождения сопротивления цепи, содержащих последовательные и параллельные резисторы

1
5

Правильный ответ (формула и число) для сопротивления всей цепи

1
Максимум: 5
