Ломоносов 2024, 7-9 класс, задача 4

Сложная

Источник:

Олимпиада школьников «Ломоносов» по физике, Отборочный этап, 2024, 7–9 классы

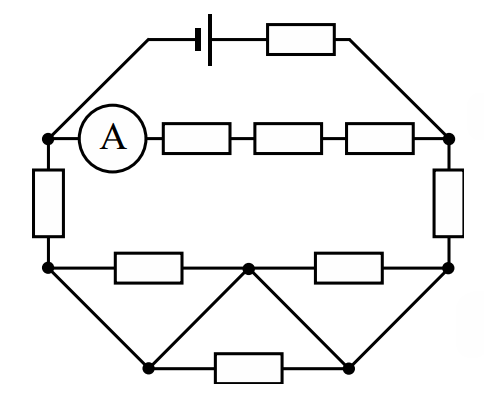

В схеме, представленной на рисунке, напряжение на полюсах источника . Найти силу тока, протекающего через идеальный амперметр, если сопротивления всех резисторов одинаковы и равны . Сопротивлением проводов можно пренебречь.

Рисунок к задаче

Решение.

Рисунок к задаче

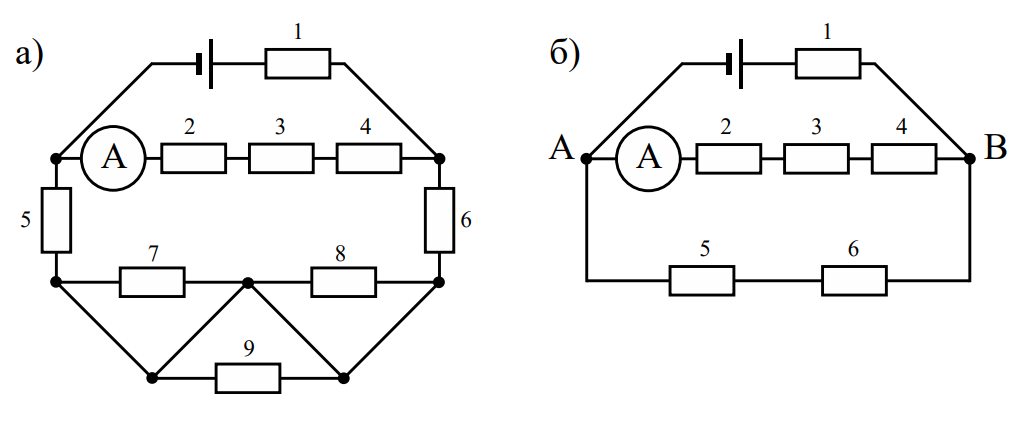

Обозначим резисторы цифрами, см. рис. а. Резисторы , , шунтированы проводами, следовательно, можно считать, что ток через них протекать не будет и их можно удалить из схемы. В результате получится схема, изображенная на рис. б. Резисторы , , соединены последовательно, следовательно, их общее сопротивление равно

Аналогично общее сопротивление резисторов , равно

Резисторы и в схеме соединены параллельно, их общее сопротивление будет равно:

Общее сопротивление всей схемы

где - сопротивление резистора . Ток, протекающий через :

Напряжение между точками

Искомая сила тока, протекающего через идеальный амперметр, будет равна

Ответ. .

Получен верный численный ответ

Нет верного численного ответа

Максимум: 20
