Очередная цепь с приборами

Средняя

Источник:

Московская олимпиада школьников по физике, Отборочный этап, 2024, 9 класс

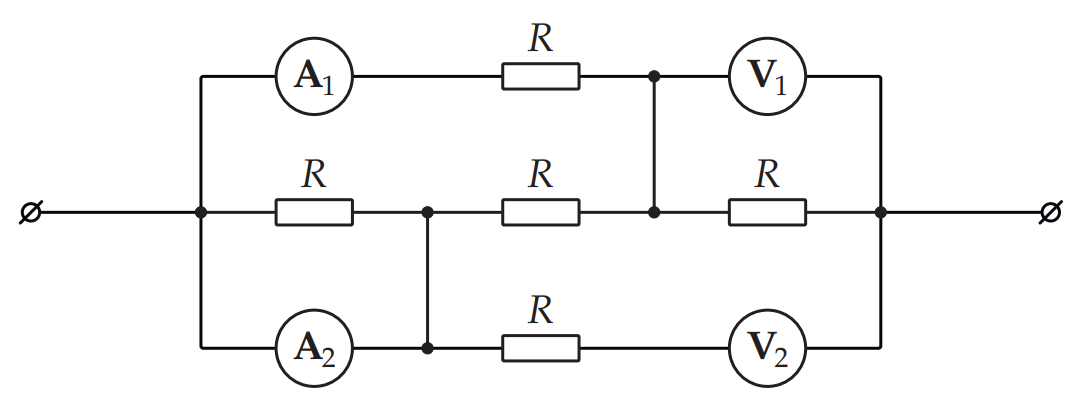

В цепи, изображенной на рисунке, все приборы идеальные, а резисторы одинаковые. Выводы цепи подключены к источнику постоянного напряжения, при этом через амперметр течет ток, равный , а вольтметр показывает напряжение .

Цепь с амперметрами, вольтметрами и резисторами

a) Найдите показания амперметра . Ответ дайте в миллиамперах, округлите до целого.

b) Что показывает вольтметр ? Ответ дайте в вольтах, округлите до целого.

c) Чему равно сопротивление резистора? Ответ дайте в Ом, округлите до целого.

Ответ.

. a) ; b) ; c) .
