Постоянный ток

В упрощённой модели источник постоянного тока состоит из соединённых последовательно идеального источника постоянного напряжения и резистора с сопротивлением (см. рис. 1). При подключении источника постоянного тока в цепь, содержащую резисторы с сопротивлением , можно считать, что сила тока . Электрическая цепь представляет собой проволочную сетку, которая состоит из звеньев одинакового сопротивления . Три звена заменены на одинаковые источники постоянного тока (см. рис. 2).

Рис. 1

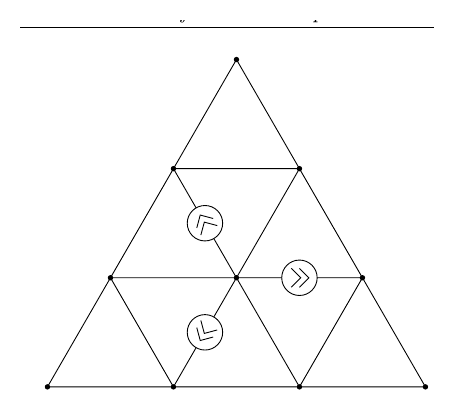

Рис. 2

Найдите, через какие звенья цепи течёт минимальный ток, и чему равна его сила . Ответ выразите только через .

Войдите, чтобы проверять ответы

Первое решение:

Заметим, что схема переходит сама в себя при повороте на вокруг центрального узла. У всех источников постоянного тока один узел общий, а вторые узлы подключены к эквипотенциальным точкам. Значит через источники протекают одинаковые токи, при этом равные , поскольку .

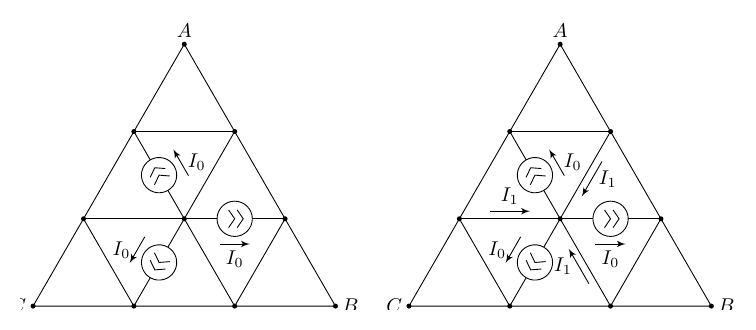

Рисунки 1 и 2 к решению

Также из симметрии следует, что должны быть равны и токи , втекающие в центральный узел.

Алгебраическая сумма токов для центрального узла равна , значит .

Расставим токи, текущие через элементы цепи, находящиеся в вершине , в силу симметрии такие же токи протекают через элементы, находящиеся в вершинах и .

Пусть через каждый из оставшихся элементов цепи протекает некоторый ток . Так как схема симметрична, потенциалы узлов и равны, тогда разность потенциалов . Или

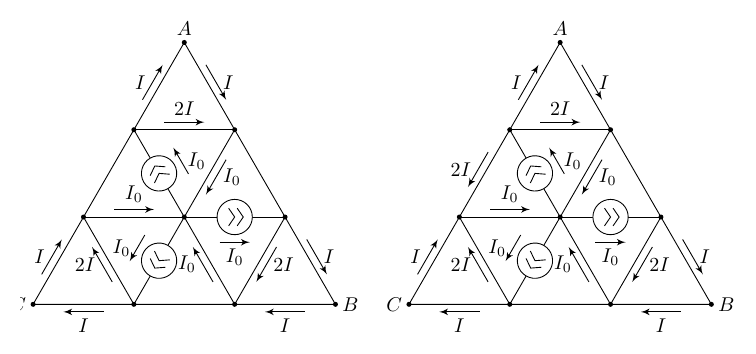

Рисунки 3 и 4 к решению

Тогда

Второе решение:

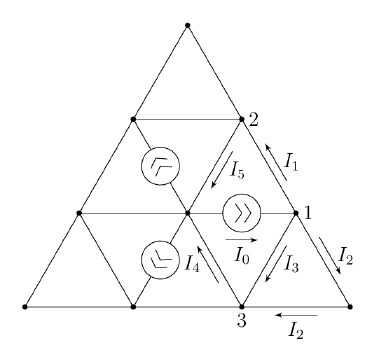

Рисунок 5 к решению

Расставим токи по перемычкам цепи . Потенциал в центральной точке цепи примем равным нулю. Запишем разность потенциалов между узлами 3 и 1:

В силу симметрии цепи (при повороте на цепь переходит сама в себя) поэтому

Запишем закон сохранения заряда для узла 1:

1

Замечена симметрия схемы при повороте на относительно центральной точки цепи. В работе доказано, что через все источники протекают одинаковые токи, при этом равные .

2
2

Записана алгебраическая сумма токов для центрального узла.

1
3

Получена связь электрических токов, протекающих через вершину и участок , или аналогичные выражения для других вершин.

2
4

Верно записано уравнение для нахождения электрического тока, протекающего через участок или участки , схемы.

2
5

Верно найден электрический ток, протекающий через участок или участки , схемы.

1
6

Верно записана сумма токов для узла 1, 3 или 5 и получена правильная связь токов в цепи с током .

2
7

Указаны участки цепи, через которые протекает минимальный ток.

1
8

Найдено значение .

1
Максимум: 12
