Московская олимпиада школьников по физике, Заключительный этап, 2022, 9 класс

Опять приборы

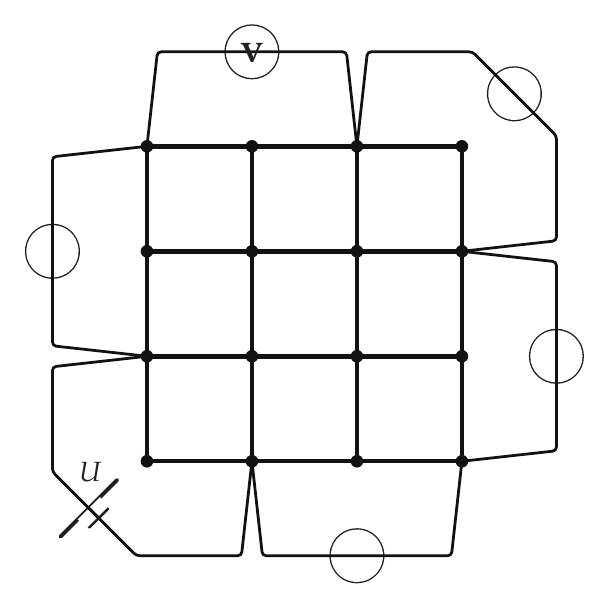

В схеме, изображённой на рисунке, все приборы идеальные. Батарейка, напряжение между выводами которой равно , тоже идеальная. Сопротивление любого проводника, соединяющего соседние узлы сетки, равно . Сопротивление подводящих проводов, изображаемых тонкими линиями чёрного цвета, равно нулю. Найдите показания приборов.

Рисунок к задаче

Войдите, чтобы проверять ответы
Ответ

Ответ. Показания амперметров равны , и ; показания вольтметров равны .

1

Верные ответы на вопросы задачи (два значения тока и одно значение напряжения) оцениваются полным баллом при любом способе решения, даже если отсутствуют пояснения, комментирующие эти ответы.

10
2

Решения оцениваются из расчёта баллов за верное определение токов и балла за верное определение напряжения.

10
3

Определение токов оценивается из расчёта балла за каждый из верно найденных токов.

4
4

Если верный ответ для напряжения не получен только вследствие вычислительных ошибок, то такой ответ даёт оценку балл за вопрос о показаниях вольтметра.

1
5

Если верный ответ для одного из токов не получен только вследствие вычислительных ошибок, то такой ответ даёт оценку балла.

3
6

Тем или иным образом указывается, что потенциалы узлов, лежащих на диагонали, равны.

1
7

Указывается, что потенциалы узлов, ближайших к левому верхнему узлу, равны потенциалам узлов, лежащих на диагонали.

1
8

Записана замкнутая система уравнений для токов или потенциалов, которая в случае её решения приводила бы к верным ответам, или схема перерисована в виде, пригодном для расчёта.

2
Максимум: 10
