Источники

Сложная
Электричество и магнетизм
Источник:
Московская олимпиада школьников по физике, Заключительный этап, 2022, 10 класс

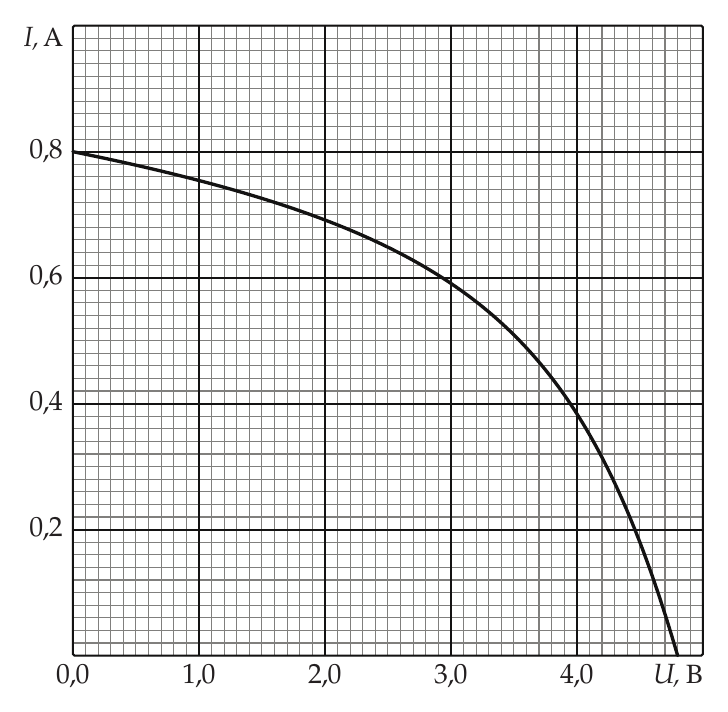

На графике, приведённом ниже, можно видеть вольт-амперную характеристику специального источника напряжения — зависимость силы тока через этот источник от разности потенциалов положительного и отрицательного полюсов.

Рисунок к задаче

ВАХ источника, изображённая на графике, похожа на ВАХ солнечной батареи, поэтому далее мы называем этот источник солнечным, а на схеме ниже обозначаем его батарейкой в круге. Другой источник напряжения (далее называем его обычным) состоит из идеальной батарейки с напряжением между выводами и резистора сопротивлением , как показано на рисунке слева.

Рисунок к задаче

Солнечный и обычный источники можно соединить параллельно или последовательно (разными способами), тогда получится новый источник напряжения. Чему равен ток короткого замыкания этого нового источника? Если к нему подключить резистор сопротивлением , то чему будет равно напряжение на этом резисторе? Рассмотрите все возможные случаи.

Войдите, чтобы проверять ответы

Ответ. , , , ; , , , .

1

Каждое верно найденное значение для тока или напряжения оценивается баллом вне зависимости от способа решения, даже если отсутствуют комментарии или пояснения.

8
2

Для значений, которые определяются по точке пересечения графиков, верными считаются значения, попадающие в диапазоны, указанные в ответе.

8
Максимум: 8
