Ломоносов 2024, 7-9 класс, задача 4

Средняя
Электричество и магнетизм
Источник:
Олимпиада школьников «Ломоносов» по физике, Заключительный этап, 2024, 7–9 классы

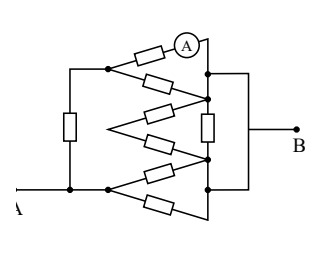

В схеме, представленной на рисунке, к клеммам и подключен идеальный источник напряжения . Найти силу тока, протекающего через идеальный амперметр, если сопротивления всех резисторов одинаковы и равны . Сопротивлением проводов можно пренебречь.

Рисунок

Войдите, чтобы проверять ответы

Решение.

Обозначим резисторы цифрами, как на рисунке. Резисторы , и зашунтированы проводником, следовательно, ток через них не течет. Их можно удалить из схемы и получить эквивалентную схему.

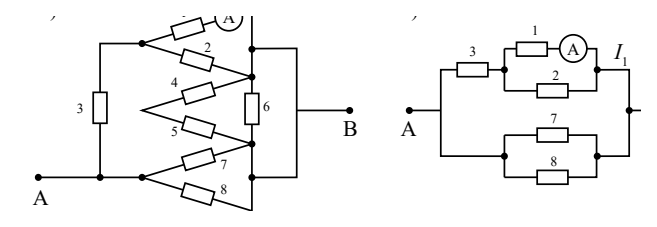

Рисунок к решению

Сопротивление параллельного соединения резисторов и :

Полное сопротивление участка:

Сила тока, протекающего через источник:

Напряжение на участке параллельного соединения резисторов и :

Показание амперметра равно силе тока через резистор :

Ответ. .

1

Участник приступил к решению задачи

1
2

Получена (с объяснением) эквивалентная схема

6
3

Определены необходимые для решения задачи параметры (сила тока, напряжение, сопротивления)

5
4

Определена искомая сила тока

6
5

Получен правильный численный ответ

2
Максимум: 20
